Grooved vs. Deep Groove Ball Bearings: Perbezaan & Aplikasi Utama

I. Pengenalan

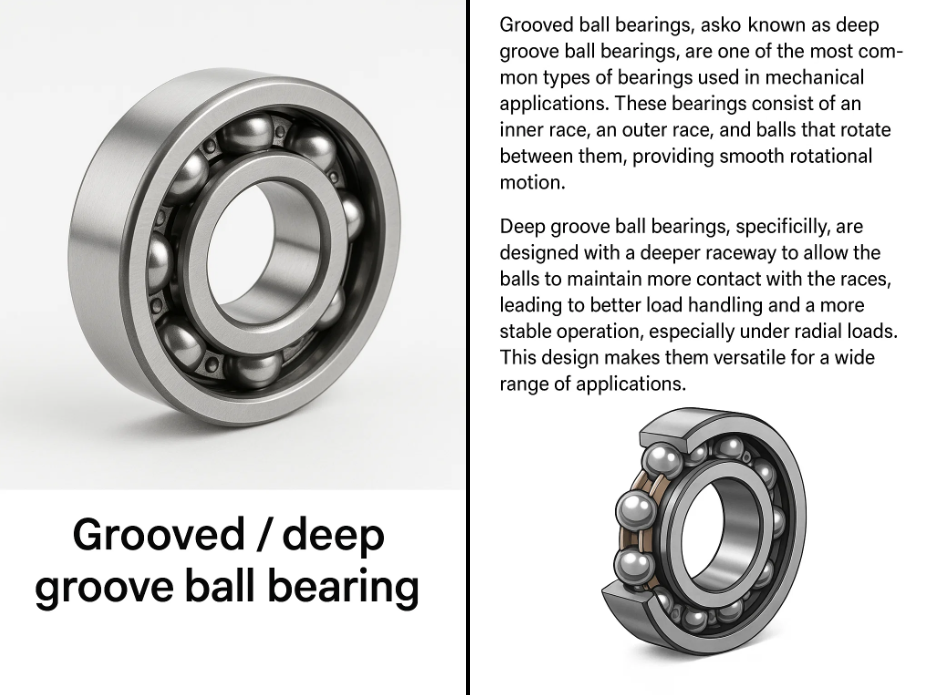

A. Secara ringkas mentakrifkan galas bola alur dan mendalam

Galas bola grooved , juga dikenali sebagai galas bola alur dalam, adalah salah satu jenis galas yang paling biasa yang digunakan dalam aplikasi mekanikal. Galas ini terdiri daripada perlumbaan dalaman, perlumbaan luar, dan bola yang berputar di antara mereka, memberikan gerakan putaran yang lancar. "Groove" merujuk kepada raceway yang lebih dalam dalam reka bentuk yang membantu menampung beban yang lebih tinggi dan menawarkan gerakan yang lebih lancar.

Galas bola alur yang mendalam, khususnya, direka dengan raceway yang lebih mendalam untuk membolehkan bola untuk mengekalkan lebih banyak hubungan dengan kaum, yang membawa kepada pengendalian beban yang lebih baik dan operasi yang lebih stabil, terutama di bawah beban radial. Reka bentuk ini menjadikan mereka serba boleh untuk pelbagai aplikasi.

B. menyoroti kepentingan memahami perbezaan mereka

Memahami perbezaan antara galas bola grooved (alur dalam) dan jenis lain, seperti galas roller silinder, adalah penting untuk memilih galas yang tepat untuk aplikasi tertentu. Memilih jenis galas yang betul boleh mempengaruhi prestasi, umur panjang, dan kecekapan dalam jentera, dari operasi berkelajuan tinggi dalam motor elektrik untuk kegunaan tugas berat dalam jentera. Dengan mengiktiraf kelebihan dan batasan khusus setiap jenis, jurutera boleh membuat keputusan yang lebih tepat yang menyumbang kepada kebolehpercayaan dan keberkesanan kos reka bentuk mereka.

Ii. Galas bola alur dalam

A. Huraikan reka bentuk dan struktur

Galas bola alur dalam adalah salah satu reka bentuk galas yang paling mudah dan paling serba boleh. Struktur asas mereka terdiri daripada tiga komponen utama:

1. Perlumbaan dalaman : Cincin dalaman, yang sesuai dengan aci.
2. Perlumbaan luar : Cincin luar, yang sesuai dengan perumahan.
3. Bola : Satu set bola keluli atau seramik yang menggulung antara kaum dalaman dan luaran.

Raceway (alur) dalam galas bola alur yang mendalam direka untuk menjadi lebih mendalam daripada galas bola stdanard. Alur yang lebih mendalam ini membolehkan hubungan yang lebih besar antara bola dan kaum, yang meningkatkan kapasiti beban dan meningkatkan kestabilan. Alur biasanya bulat, yang membantu mengurangkan geseran semasa putaran.

Galas bola alur dalam biasanya dilindungi atau dimeteraikan untuk melindungi bola dari kotoran, kelembapan, dan bahan pencemar lain, memastikan prestasi jangka panjang. Mereka datang dalam pelbagai saiz, dengan yang paling biasa adalah pelbagai baris tunggal, walaupun reka bentuk dua dan tiga baris juga disediakan.

B. Bincangkan kapasiti beban (radial dan paksi)

Kapasiti beban galas bola alur dalam adalah terutamanya radial tetapi juga termasuk beberapa keupayaan untuk mengendalikan beban paksi (tujahan).

• Kapasiti beban radial : Ini adalah keupayaan galas untuk menyokong beban yang berserenjang dengan aci. Galas bola alur dalam mempunyai kapasiti beban radial yang baik untuk saiz mereka dan dapat mengendalikan beban radial sederhana dengan mudah. Kapasiti beban radial biasanya lebih tinggi apabila galas direka dengan saiz bola yang lebih besar.

• Kapasiti beban paksi : Tidak seperti galas hubungan sudut, galas bola alur dalam juga boleh mengendalikan beban paksi (beban selari dengan aci), tetapi kapasiti agak lebih rendah. Kapasiti beban paksi adalah terhad kerana bola tidak bersentuhan langsung dengan kaum pada sudut tertentu seperti dalam reka bentuk hubungan sudut.

Perbandingan Kapasiti Beban (Contoh):

C. Aplikasi biasa (motor elektrik, pam)

Galas bola alur dalam digunakan secara meluas dalam pelbagai aplikasi kerana fleksibiliti mereka. Beberapa aplikasi biasa termasuk:

• Motor elektrik : Kepelbagaian dan keupayaan untuk mengendalikan kedua -dua beban radial dan paksi menjadikan galas bola alur yang sesuai untuk motor elektrik, yang memerlukan operasi yang lancar dan berterusan.
• Pam : Dalam pam sentrifugal, galas bola alur dalam menyokong aci berputar semasa mengendalikan beban paksi dan radial sederhana.
• Peralatan rumah tangga : Peminat, mesin basuh, dan peralatan lain yang memerlukan putaran yang lancar juga mendapat manfaat daripada ciri -ciri galas bola alur yang mendalam.
• Aplikasi automotif : Alternator, roda, dan bahagian berputar lain di dalam kenderaan sering bergantung pada galas bola alur yang mendalam untuk kebolehpercayaan mereka.

D. Kelebihan: Fleksibiliti, keupayaan berkelajuan tinggi, penyelenggaraan yang rendah

Galas bola alur dalam menawarkan beberapa kelebihan utama:

1. Fleksibiliti : Galas ini boleh digunakan dalam pelbagai aplikasi, termasuk sistem beban ringan dan sederhana. Reka bentuk mudah mereka menjadikan mereka boleh disesuaikan untuk pelbagai industri.
2. Keupayaan berkelajuan tinggi : Galas bola alur dalam mampu berputar berkelajuan tinggi dengan geseran minimum. Ini menjadikan mereka sesuai untuk digunakan dalam motor elektrik dan jentera yang beroperasi pada kelajuan tinggi.
3. Penyelenggaraan yang rendah : Oleh kerana reka bentuk mereka yang tertutup atau dilindungi, galas bola alur yang mendalam memerlukan penyelenggaraan yang minimum, dan jangka hayat mereka boleh lama apabila digunakan dengan betul dalam keadaan yang sesuai.

E. Kekurangan: Kapasiti beban paksi yang lebih rendah berbanding dengan galas hubungan sudut

Walaupun kelebihan mereka, galas bola alur yang mendalam mempunyai batasan:

1. Kapasiti beban paksi yang lebih rendah : Walaupun mereka boleh mengendalikan beban paksi sederhana, keupayaan mereka untuk menguruskan beban ini kurang daripada galas hubungan sudut. Dalam aplikasi di mana beban paksi lebih penting, seperti galas tujahan, galas bola alur yang mendalam mungkin bukan pilihan terbaik.
2. Terhad dalam aplikasi tugas berat : Mereka tidak sesuai untuk kapasiti galas beban yang sangat tinggi, seperti dalam jentera berat, yang memerlukan galas yang dapat menahan tekanan yang lebih sengit.

Iii. Galas roller grooved (galas roller silinder)

A. Huraikan reka bentuk dan struktur of Cylindrical Roller Bearings

Galas roller silinder direka untuk membawa beban radial dan dibina dengan penggelek silinder yang diletakkan di antara dua raceways (cincin dalaman dan luar). Tidak seperti galas bola, yang menggunakan bola sfera, galas roller silinder menggunakan penggelek yang berada dalam hubungan langsung dengan raceways, meningkatkan kapasiti membawa beban galas.

Komponen utama galas roller silinder adalah:

1. Perlumbaan dalaman : Cincin dalaman, yang sesuai dengan aci.
2. Perlumbaan luar : Cincin luar, yang sesuai dengan perumahan.
3. Rollers : Penggelek silinder yang bersentuhan dengan raceways dan boleh membawa beban radial yang lebih berat daripada bola.
4. Sangkar atau spacer : Komponen ini memisahkan penggelek, memastikan mereka tetap sama rata dan menghalang hubungan langsung, yang dapat meningkatkan geseran.

Galas roller silinder biasanya datang dalam kedua-dua reka bentuk baris dan berbilang baris, dengan reka bentuk baris tunggal menjadi yang paling biasa. Penggelek diselaraskan dalam satu baris, tetapi konfigurasi berbilang baris dapat memberikan kapasiti beban tambahan, yang berguna dalam aplikasi tugas berat.

B. Bincangkan kapasiti beban (terutamanya radial)

Galas roller silinder direka terutamanya untuk menyokong Beban radial , dan keupayaan membawa beban mereka pada umumnya lebih tinggi daripada galas bola kerana kawasan hubungan yang lebih besar antara penggelek dan raceways. Ciri -ciri utama kapasiti beban dalam galas roller silinder adalah:

• Kapasiti beban radial : Galas roller silinder mempunyai a kapasiti beban radial yang lebih tinggi berbanding dengan galas bola alur yang mendalam. Ini menjadikan mereka sesuai untuk aplikasi dengan daya radial yang tinggi, seperti jentera berat, kotak gear industri, dan batang motor.

• Kapasiti beban paksi : Galas roller silinder mempunyai a lower axial load capacity compared to angular contact ball bearings and deep groove ball bearings. While they can handle some axial load, they are better suited for applications where axial forces are not predominant.

Perbandingan Kapasiti Beban (Contoh):

C. Aplikasi biasa (kotak gear, jentera berat)

Galas roller silinder biasanya digunakan dalam aplikasi di mana kapasiti beban radial yang tinggi diperlukan, seperti:

• Kotak gear : Kapasiti beban radial yang tinggi menjadikan galas roller silinder sesuai untuk kotak gear, terutamanya dalam jentera perindustrian di mana beban besar dihantar melalui gear.
• Jentera berat : Dalam aplikasi seperti kren, peralatan pembinaan, dan jentera perlombongan, galas roller silinder digunakan untuk menyokong beban radial yang besar.
• Motor elektrik : Walaupun mereka biasanya tidak digunakan dalam motor berkelajuan tinggi kerana batasan kelajuan, galas roller silinder digunakan dalam motor industri yang lebih besar yang mengendalikan beban tugas berat.
• Rolling Mills : Galas ini didapati dalam aplikasi seperti kilang rolling dan peralatan pemprosesan berat lain kerana kapasiti mereka untuk membawa beban radial yang berat.

D. Kelebihan: Kapasiti Beban Radial Tinggi

Galas roller silinder menawarkan beberapa kelebihan utama:

1. Kapasiti beban radial yang tinggi : Penggelek silinder mereka membolehkan mereka menyokong beban radial yang lebih tinggi daripada galas bola alur yang mendalam, menjadikan mereka pilihan yang ideal untuk aplikasi tugas berat.
2. Prestasi yang baik dalam operasi tugas berat : Mereka sangat sesuai untuk aplikasi yang melibatkan beban tinggi dan kelajuan sederhana, seperti dalam jentera perindustrian dan peralatan mekanikal yang besar.
3. Serba boleh dalam aplikasi perindustrian berat : Reka bentuk yang mantap membolehkan galas roller silinder digunakan dalam pelbagai industri, termasuk pembuatan automotif, pembinaan, perlombongan, dan keluli.

E. Kekurangan: Kapasiti beban paksi yang rendah, tidak sesuai untuk kelajuan tinggi berbanding dengan galas bola

Walaupun kapasiti membawa beban yang kuat, galas roller silinder mempunyai batasan:

1. Kapasiti beban paksi rendah : Walaupun mereka dapat menyokong beberapa beban paksi, kapasiti beban paksi mereka terhad berbanding dengan galas hubungan sudut. Ini menjadikan mereka tidak sesuai untuk aplikasi yang memerlukan pengendalian beban paksi yang signifikan.
2. Batasan kelajuan : Galas roller silinder umumnya tidak sesuai untuk aplikasi berkelajuan tinggi kerana penggelek membuat lebih banyak geseran berbanding galas bola. Daya geseran meningkat dengan kelajuan, yang membawa kepada penjanaan haba dan mengurangkan kecekapan pada kelajuan putaran yang lebih tinggi.
3. Kurang padat daripada galas bola : Oleh kerana bentuk silinder penggelek, galas roller silinder cenderung lebih besar daripada galas bola alur yang mendalam. Ini boleh menjadi batasan dalam aplikasi yang terkawal ruang.

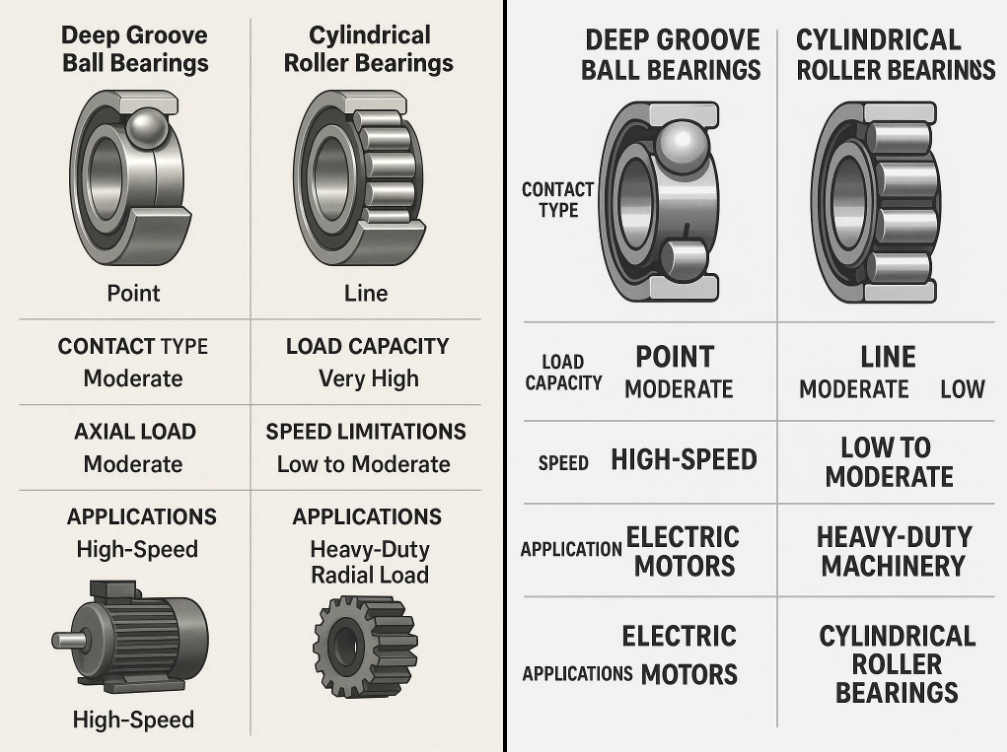

Iv. Perbezaan utama

A. Jenis Kenalan (titik vs garis)

Salah satu perbezaan utama antara galas bola alur dalam dan galas roller silinder adalah jenis hubungan antara unsur -unsur rolling dan raceways.

• Galas bola alur dalam : Hubungan antara bola dan raceways adalah Hubungi titik . Ini bermakna hanya satu titik kecil bola menyentuh raceway pada bila -bila masa. Ini menghasilkan geseran yang lebih rendah tetapi juga bermakna beban diedarkan di kawasan yang lebih kecil, yang boleh mengehadkan kapasiti beban galas, terutama untuk beban radial yang lebih berat.

• Galas roller silinder : Sebaliknya, galas roller silinder menggunakan Hubungan talian antara penggelek silinder dan raceways. Kawasan hubungan yang lebih besar ini membolehkan galas mengendalikan beban radial yang lebih tinggi daripada galas bola, menjadikannya sesuai untuk aplikasi tugas berat.

B. Kapasiti beban (radial dan paksi)

Kapasiti beban kedua -dua galas berbeza dengan ketara disebabkan oleh reka bentuk struktur mereka.

• Kapasiti beban radial :

  • Galas bola alur dalam : Kapasiti beban radial sederhana. Galas ini boleh mengendalikan beban radial dengan cekap tetapi terhad berbanding dengan galas roller silinder.
  • Galas roller silinder : Kapasiti beban radial yang sangat tinggi kerana hubungan garis antara penggelek dan raceways. Reka bentuk ini membolehkan mereka membawa beban radial yang lebih besar.

• Kapasiti beban paksi :

  • Galas bola alur dalam : Kapasiti beban paksi sederhana. Galas ini boleh mengendalikan kedua -dua beban radial dan paksi tetapi lebih terhad dalam mengendalikan beban paksi berbanding dengan jenis galas khusus, seperti galas hubungan sudut.
  • Galas roller silinder : Kapasiti beban paksi yang rendah. Walaupun galas ini dapat menyokong beberapa beban paksi, kekuatan utama mereka terletak pada pengendalian beban radial, menjadikannya tidak sesuai untuk aplikasi di mana beban paksi yang signifikan terlibat.

Perbandingan Kapasiti Beban (Contoh):

C. Batasan Kelajuan

Keupayaan kelajuan adalah pembezaan utama lain antara kedua -dua jenis galas:

• Galas bola alur dalam : Galas ini direka untuk aplikasi berkelajuan tinggi. Oleh kerana hubungan titik antara bola dan raceways, terdapat geseran yang kurang, yang membolehkan putaran yang lebih lancar dan kelajuan yang lebih cepat. Ini menjadikan mereka sesuai untuk aplikasi seperti motor elektrik, di mana kelajuan tinggi adalah perkara biasa.

• Galas roller silinder : Walaupun galas roller silinder dapat mengendalikan beban berat, mereka biasanya tidak sesuai untuk aplikasi berkelajuan tinggi . Hubungan garis antara penggelek dan raceways menghasilkan lebih banyak geseran berbanding dengan galas bola, yang meningkatkan penjanaan haba dan menghadkan keupayaan kelajuan mereka. Galas ini biasanya digunakan dalam aplikasi kelajuan rendah hingga sederhana, di mana beban radial berat lebih lazim.

D. Aplikasi

Aplikasi utama galas bola alur dalam dan galas roller silinder juga berbeza kerana kapasiti beban masing -masing dan ciri -ciri kelajuan:

• Galas bola alur dalam :

  • Biasa digunakan dalam berkelajuan tinggi Aplikasi seperti motor elektrik, pam, peminat, dan komponen automotif.
  • Sesuai untuk jentera umum dan instrumen ketepatan di mana kedua -dua beban paksi radial dan sederhana terlibat.

• Galas roller silinder :

  • Lebih disukai dalam aplikasi tugas berat Seperti kotak gear industri, motor besar, turbin angin, dan jentera pembinaan.
  • Biasanya digunakan dalam sistem yang melibatkan Beban radial yang tinggi Tetapi kelajuan yang lebih rendah, seperti kilang rolling, penghancur, dan jentera besar dalam industri perlombongan dan keluli.

Ringkasan Permohonan:

V. Bila Menggunakan Yang Mana

A. Senario yang memihak kepada galas bola alur yang mendalam

Galas bola alur dalam adalah jenis galas yang serba boleh dan digunakan secara meluas, sesuai untuk pelbagai aplikasi. Berikut adalah senario di mana galas bola alur yang mendalam akan menjadi pilihan pilihan:

1. Aplikasi berkelajuan tinggi : Jika aplikasi memerlukan putaran berkelajuan tinggi, galas bola alur dalam adalah pilihan yang ideal kerana geseran rendah dan keupayaan mereka untuk beroperasi pada kelajuan yang lebih tinggi dengan penjanaan haba yang kurang. Contoh biasa termasuk:

   • Motor elektrik
   • Peminat
   • Alat kuasa

2. Beban radial dan paksi yang sederhana hingga sederhana : Dalam aplikasi di mana kedua -dua beban paksi radial dan sederhana hadir, galas bola alur yang mendalam kerana mereka dapat menyokong kedua -dua jenis beban secara serentak. Beberapa contoh termasuk:

   • Pam (sentrifugal)
   • Sistem penghantar
   • Komponen automotif (mis., alternator, hab roda)

3. Penyelenggaraan yang rendah Applications : Apabila penyelenggaraan yang rendah adalah keperluan utama, galas bola alur yang mendalam adalah pilihan yang hebat kerana reka bentuk mereka yang tertutup atau dilindungi yang membantu melindungi mereka dari kotoran, debu, dan kelembapan. Ini menjadikan mereka sesuai untuk:

   • Peralatan rumah tangga (mis., mesin basuh, peti sejuk)
   • Sistem HVAC
   • Peralatan perindustrian dengan keperluan pemeliharaan yang minimum

4. Aplikasi padat : Jika ruang dikekang, galas bola alur yang mendalam adalah pilihan yang baik kerana reka bentuk yang agak kecil dan padat mereka. Aplikasi mungkin termasuk:

   • Motor kecil
   • Robotik
   • Jentera dan instrumentasi padat

B. Senario memihak kepada galas roller silinder

Galas roller silinder lebih disukai dalam situasi di mana beban radial berat adalah perkara biasa, tetapi kelajuan bukanlah kebimbangan utama. Berikut adalah senario biasa di mana galas roller silinder Excel:

1. Beban radial tugas berat Applications : Apabila aplikasi memerlukan galas yang dapat menahan beban radial yang tinggi, galas roller silinder adalah pilihan terbaik kerana kapasiti beban yang lebih tinggi. Contoh biasa termasuk:

   • Kotak gear industri (mis., di kilang atau perlombongan)
   • Jentera pembinaan (mis., Kren, penggali)
   • Sistem penggelek dan penghantar dalam industri berat

2. Rendah hingga sederhana Speed Applications : Galas roller silinder sesuai untuk aplikasi dengan kelajuan yang lebih rendah hingga sederhana, di mana kapasiti beban radial yang tinggi dapat digunakan sepenuhnya tanpa batasan operasi berkelajuan tinggi. Contohnya termasuk:

   • Turbin angin
   • Motor tugas berat
   • Peminat perindustrian yang besar

3. Situasi beban kejutan yang tinggi : Galas roller silinder sangat sesuai untuk aplikasi di mana galas tertakluk kepada beban kejutan atau daya berimpak tinggi. Reka bentuk mereka yang mantap membolehkan mereka menyerap daya sedemikian lebih baik daripada galas bola alur yang mendalam. Beberapa contoh termasuk:

   • Peralatan perlombongan
   • Jentera pemprosesan logam
   • Sistem kereta api dan pengangkutan

4. Jentera berat in Harsh Environments : Apabila keadaan operasi melibatkan tahap pencemaran, kotoran, atau habuk yang tinggi, galas roller silinder (terutamanya jenis tertutup) digunakan dalam jentera berat dan tetapan perindustrian. Ini termasuk:

   • Kilang keluli
   • Penggali
   • Peralatan penghancur

Perbandingan senario cepat:

Vi. Perbezaan dan aplikasi utama

A. meringkaskan perbezaan dan aplikasi utama

Untuk membungkus, mari kita cepat rekap perbezaan utama antara galas bola alur dalam and galas roller silinder :

• Reka bentuk & jenis hubungan :

  • Galas bola alur dalam Gunakan hubungan titik antara bola dan raceways, yang mengakibatkan geseran yang lebih rendah dan keupayaan untuk beroperasi pada kelajuan tinggi tetapi dengan kapasiti beban sederhana.
  • Galas roller silinder Gunakan hubungan garis antara penggelek silinder dan raceways, membolehkan mereka menyokong beban radial yang lebih tinggi tetapi mengehadkan keupayaan kelajuan mereka dan pengendalian beban paksi.

• Kapasiti beban :

  • Galas bola alur dalam Mengendalikan kedua-dua beban radial dan paksi tetapi lebih sesuai untuk beban sederhana dan aplikasi berkelajuan tinggi.
  • Galas roller silinder Excel dalam pengendalian Beban radial yang tinggi tetapi tidak direka untuk beban paksi yang ketara atau putaran berkelajuan tinggi.

• Kelajuan dan penyelenggaraan :

  • Galas bola alur dalam sesuai untuk kelajuan tinggi, aplikasi penyelenggaraan rendah, menjadikannya sesuai untuk motor elektrik, peminat, dan peralatan rumah tangga.
  • Galas roller silinder lebih sesuai untuk aplikasi berat, rendah hingga sederhana kelajuan di mana kapasiti beban radial adalah penting, seperti dalam kotak gear industri, jentera perlombongan, dan motor besar.

B. menekankan pentingnya memilih galas yang tepat untuk prestasi yang optimum

Memilih jenis galas yang betul adalah penting untuk memastikan prestasi optimum, umur panjang, dan kebolehpercayaan jentera atau peralatan. Menggunakan galas yang salah dalam aplikasi yang diberikan boleh membawa kepada beberapa isu, termasuk haus, kegagalan, dan operasi yang tidak cekap, yang akhirnya boleh menyebabkan pembaikan dan downtime yang mahal.

Sebagai contoh, menggunakan galas bola alur dalam Dalam jentera perindustrian berat di mana beban radial yang tinggi lazim akan mengakibatkan beban yang berlebihan, haba yang berlebihan, dan kegagalan pramatang. Sebaliknya, menggunakan galas roller silinder Dalam aplikasi berkelajuan tinggi akan mengehadkan prestasi, kerana galas ini tidak direka untuk mengendalikan kelajuan di mana galas bola dapat beroperasi.

Untuk mengelakkan isu -isu ini, penting untuk:

• Pertimbangkan keperluan beban (Radial vs paksi).
• Akaun untuk kelajuan operasi dan potensi keperluan untuk operasi berkelajuan tinggi.
• Menilai persekitaran di mana galas akan beroperasi (mis., Suhu, pencemaran, dll.).
• Faktor Keperluan Penyelenggaraan dan ketahanan untuk kegunaan jangka panjang.
